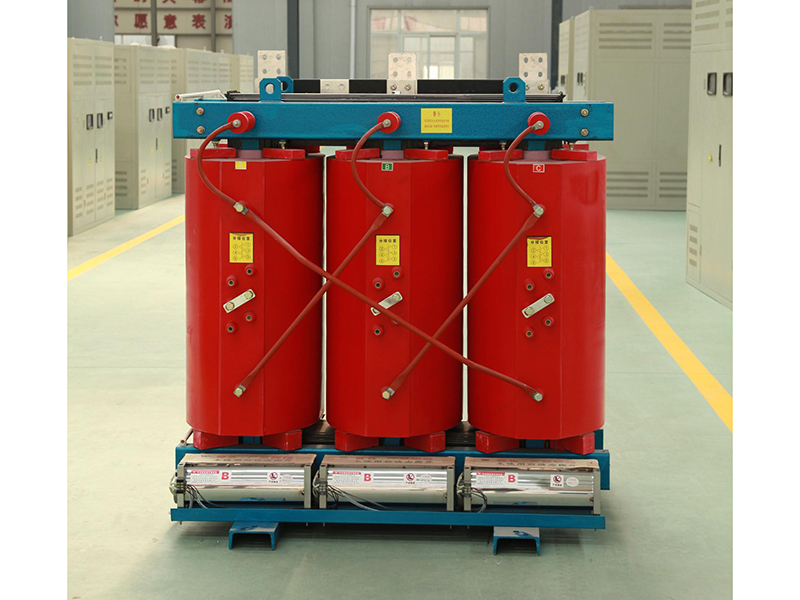

干式變壓器的組成部件
文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-09-26 10:02:31
導讀：干式變壓器：依靠空氣對流進行冷卻，一般用于局部照明、電子線路等小容量變壓器，在電力系統中，一般汽機變、鍋爐變、除灰變、除塵變、脫硫變等都是干式變壓器。
干式變壓器：依靠空氣對流進行冷卻，一般用于局部照明、電子線路等小容量變壓器，在電力系統中，一般汽機變、鍋爐變、除灰變、除塵變、脫硫變等都是干式變，變比為6000V/400V，用于帶額定電壓380V的負載。
簡單的說干式變壓器就是指鐵芯和繞組不浸漬在絕緣油中的變壓器。
在結構上可分為兩種類型： （1）固體絕緣包封繞組（2）不包封繞組干式變壓器結構特點：
1.鐵芯采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿著硅鋼片接縫方向通過。
2.繞組有以下幾種：
（1）纏繞式
（2）環氧樹脂加石應砂填充澆注
（3）玻璃纖維增強環氧樹脂澆注（即薄絕緣結構）
（4）多股玻璃絲浸漬環氧樹脂纏繞式（一般多采用）
3，因為它能有效的防止?jié)沧⒌臉渲_裂，提高了設備的可靠性
4.高壓繞組 一般采用多層圓筒式或多層分段式結構
5.低壓繞組 一般采用層式或箔式結構干式變壓器形式：
1.開啟式。是一種常用的形式，其器身與大氣直接接觸，適應于比較干燥而潔凈的室內，（環境溫度20度時，相對濕度不應超過85%），一般有空氣自冷和風冷兩種冷卻方式。
2.封閉式。器身處在封閉的外殼內，與大氣不直接接觸。（由于密封。散熱條件差。主要用于礦用它屬于是防爆型的）
3.澆注式。用環氧樹脂或其它樹脂澆注作為主絕緣，它結構簡單。體積小。適用于較小容量的變壓器。
1.鐵芯采用優質冷軋晶粒取向硅鋼片，鐵芯硅鋼片采用45度全斜接縫，使磁通沿著硅鋼片接縫方向通過。
2.繞組有以下幾種：
（1）纏繞式
（2）環氧樹脂加石應砂填充澆注
（3）玻璃纖維增強環氧樹脂澆注（即薄絕緣結構）
（4）多股玻璃絲浸漬環氧樹脂纏繞式（一般多采用）
3，因為它能有效的防止?jié)沧⒌臉渲_裂，提高了設備的可靠性
4.高壓繞組 一般采用多層圓筒式或多層分段式結構
5.低壓繞組 一般采用層式或箔式結構干式變壓器形式：
1.開啟式。是一種常用的形式，其器身與大氣直接接觸，適應于比較干燥而潔凈的室內，（環境溫度20度時，相對濕度不應超過85%），一般有空氣自冷和風冷兩種冷卻方式。
2.封閉式。器身處在封閉的外殼內，與大氣不直接接觸。（由于密封。散熱條件差。主要用于礦用它屬于是防爆型的）
3.澆注式。用環氧樹脂或其它樹脂澆注作為主絕緣，它結構簡單。體積小。適用于較小容量的變壓器。
