關于非晶合金變壓器的結構特征

分享到：

文章來源:北京創聯匯通電氣 ????? 發布時間： 2019-09-27 07:31:18

導讀：變壓器是用來變換交流電壓、電流而傳輸交流電能的一種靜止的電器設備。

變壓器是用來變換交流電壓、電流而傳輸交流電能的一種靜止的電器設備。電力變壓器是用來將某一數值的交流電壓（電流）變成頻率相同的另一種或幾種數值不同的電壓（電流）的設備。

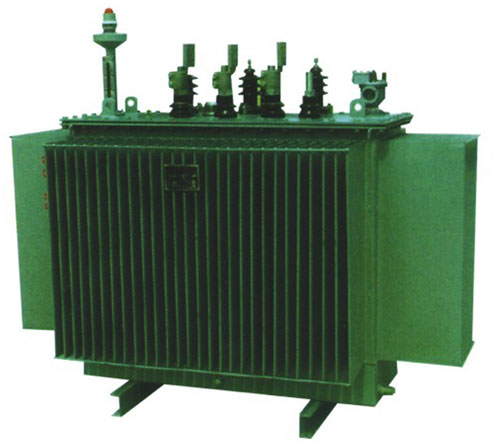

非晶合金變壓器采用的非晶合金是一種新型帶材，非晶合金材料不存在晶體結構，磁化功率小，電阻率高，所以渦流損耗小，用這種材料做鐵芯可生產出一種新型節能非晶合金變壓器，是配電網更新換代的

理想產品。非晶合金變壓器是一種節能型變壓器，該電力變壓器具有空載損耗低，成本低、效率高、運輸安裝方便簡單等優勢。

下面來了解關于非晶合金變壓器的結構特征：

1、鐵芯為卷鐵芯結構，三相五柱式，截面為矩形。

2、線圈為矩形，高壓采用縮醛漆包線繞制，低壓采用無氧銅導線或為銅箔線圈，增加變壓器承受短路的能力。

3、變壓器聯結組采用Dyn11，避免高次諧波影響，耐不平衡負荷能力強，顯著提高供電質量。

4、變壓器采用真空注油，可完全排除線圈中的氣泡，確保絕緣性能穩定。

5、取消了儲油柜，由片式散熱器代替油管作為冷卻元器件，油箱上面有充氣墊，可隨變壓器油體積膨脹而壓縮，變壓器油與大氣隔絕，防止和減緩油質的劣化和絕緣受潮，增強運行可靠性，正常運行免維護。
